Rdzeń laboratoryjnej suszarki rozpyłowej
Processuszenie rozpyłowejest szeroko stosowany w różnych gałęziach przemysłu, w tym w farmacji i naukach o żywności. Skutecznie przekształca substancje płynne w suchy proszek lub granulat w procesie ciągłym. Sukces produktu końcowego, w tym jego wielkość cząstek, gęstość i poziom wilgoci, w dużej mierze zależy od dokładności tej techniki. Dlatego też, aby osiągnąć taką precyzję, kluczowe jest dokładne zrozumienie samej maszyny.
Szeroko zakrojone badanie elementów eksperymentalnej suszarki rozpyłowej ujawnia złożony system, w którym każdy element pełni kluczową funkcję. Dla osób zajmujących się badaniami i obsługą zrozumienie budowy suszarki rozpyłowej nie jest jedynie teoretyczne; jest niezbędne do osiągnięcia optymalnych wyników, rozwiązywania problemów i przesuwania granic nauk o materiałach. W niniejszej instrukcji przedstawiono całą laboratoryjną suszarkę rozpyłową na poszczególne części, tak aby można było ją zrozumieć.
Przyjrzyj się bliżej podstawowym jednostkom funkcjonalnym elementów suszarki rozpyłowej

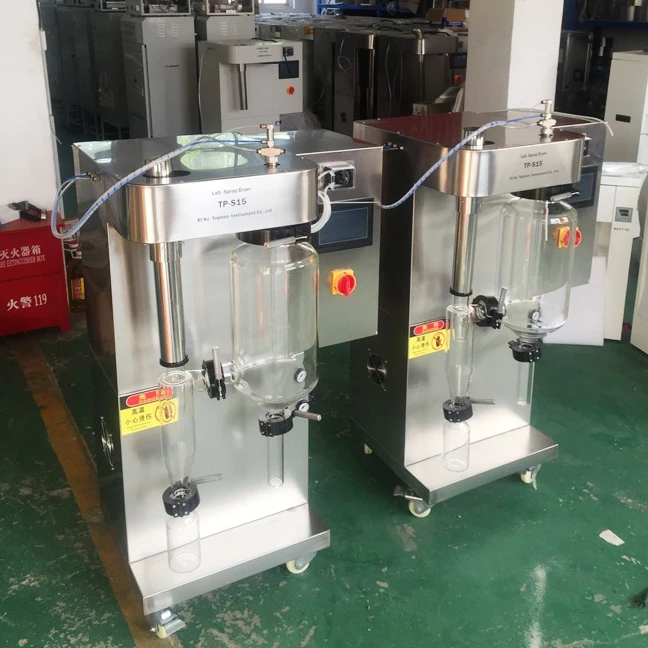

TOPCJATP-S15służy jako model referencyjny dla kompletnego i wydajnego systemu suszenia rozpyłowego, składającego się z podstawowych jednostek pracujących w doskonałej harmonii. Chociaż projekty mogą się różnić, podstawowe elementy laboratoryjnej suszarki rozpyłowej pozostają niezmienne. Przyjrzyjmy się wyspecjalizowanym częściom składającym się na ten niezbędny zespół.
1 Atomizer 2 Duża obręcz
3 Rura wydechowa 4 Nakrętka zabezpieczająca
5 Separator cyklonowy 6 Obręcz nie. 1
7 Butelka zbiorcza 8 Duża obręcz
9 Pompa perystaltyczna 10 Komora suszenia
11 Ekran dotykowy 12 Brak. 2 obręczy
13 Wyłącznik zasilania 14 Rurka zasilająca
15 Obręcz nr 3 16 Rura zbiorcza
Przedstawiamy system podawania -, Twoje najlepsze narzędzie do precyzyjnego dostarczania materiałów.
Przejście z cieczy w proszek rozpoczyna się od układu podawania, który służy do precyzyjnego i spójnego dostarczenia płynnej próbki do atomizera. Ma to kluczowe znaczenie dla zapewnienia stałej wielkości kropel i ostatecznie jednolitego produktu końcowego.
Pompa perystaltyczna:W centrum systemu podawania znajduje się pompa perystaltyczna – urządzenie wykorzystujące obracające się rolki do delikatnego przepychania cieczy przez elastyczną rurkę bez bezpośredniego kontaktu. Ta unikalna konstrukcja nie tylko zapewnia pracę-bez zanieczyszczeń, ale także umożliwia precyzyjną regulację szybkości podawania bezpośrednio z głównego panelu sterowania.
Linie zasilającesą specjalnie zaprojektowane do transportu materiału do atomizera. Probówki te są zazwyczaj zbudowane z materiałów obojętnych i-odpornych na próbki, co zapewnia czystość materiału przez cały proces.
Źródłem powstawania kropelek jest System Atomizacji.
Atomizer służy jako serce suszarki rozpyłowej, odpowiedzialne za przekształcanie płynnego surowca w niezliczone maleńkie kropelki. Im większa uzyskana powierzchnia, tym szybsza i skuteczniejsza staje się procedura odparowania i suszenia.
Przedstawiamy model TOPTION TP-S15,-najnowocześniejszy dwu-atomizer cieczy.To innowacyjne urządzenie wykorzystuje moc sprężonego powietrza do rozbijania cieczy na drobną mgiełkę opuszczającą dyszę. Dzięki precyzyjnej aperturze wynoszącej 1,00 mm dysza ta gwarantuje za każdym razem niezmiennie małe kropelki.
Modyfikacja produktu końcowego:Ciśnienie robocze sprężonego powietrza, zwykle w zakresie od 2 do 3 Bar, ma bezpośredni wpływ na wielkość kropli. Precyzyjnie zarządzając zarówno tym ciśnieniem, jak i szybkością wprowadzania cieczy, naukowcy mogą precyzyjnie dostosować wielkość cząstek proszku. To sprawia, że atomizer jest kluczowym czynnikiem kontroli jakości.
System suszenia rozpyłowego:Czy są inne typy atomizerów, które mogą być bardziej odpowiednie? Zbadajmy ten temat dalej. Chociaż w warunkach laboratoryjnych powszechnie stosuje się dwa-atomizery cieczy, dostępne są alternatywne opcje, takie jak wysoko-szybka odśrodkowa dysza atomizująca. Czynniki takie jak grubość materiału i pożądane właściwości cząstek często decydują o tym, która opcja jest najbardziej skuteczna. Jakie są Wasze opinie w tej kwestii?
Poczuj magię naszego innowacyjnego Systemu Ogrzewania i Suszenia.
Po rozpyleniu kropelki witane są przez podmuch gorącego powietrza po wejściu do komory suszącej. W tym miejscu następuje szybkie odparowanie, znane jako „suszenie” podczas suszenia rozpyłowego. Precyzyjna kontrola temperatury systemu jest niezbędna do ochrony substancji-wrażliwych na ciepło.
Wlot powietrza i nagrzewnica:System wykorzystuje potężną dmuchawę do wlotu świeżego powietrza, które jest następnie podgrzewane przez grzejnik elektryczny o mocy 3KW. Umożliwia to precyzyjną regulację temperatury powietrza na wlocie, którą można ustawić w zakresie od 30 stopni do imponujących 300 stopni. Taka elastyczność pozwala na sprawne operowanie różnymi materiałami.
Główna komora susząca:W TP-S15 to kluczowe naczynie jest zbudowane z wysoko-szkła borokrzemianowego, co pozwala na wyraźny obraz całego procesu suszenia, podczas którego łączy się gorące powietrze i rozpylone kropelki. Ta funkcja okazuje się nieoceniona dla badaczy, ponieważ pozwala monitorować wzór i zachowanie natryskiwanego materiału w czasie rzeczywistym-. Dodatkowo,strukturę szkła można dostosować za pomocą stali nierdzewnej do różnych zastosowań.
Nasz produkt to Pięć Trójek: System Separacji i Zbiórki
Po odparowaniu ciekłego składnika powstaje drobna mgiełka suchych cząstek krążąca w powietrzu. Zastosowany system został specjalnie zaprojektowany, aby skutecznie usuwać i gromadzić cząstki stałe z wychodzącego powietrza w celu dalszego badania.
Sercem tego systemu jest separator cyklonowy,niezawodna jednostka napędowa. Jego działanie polega na szybkim zasysaniu mieszanki powietrza i proszku, co powoduje ruch wirowy w obrębie struktury w kształcie-stożka. W rezultacie cięższe cząstki są wyrzucane na zewnętrzną ścianę pod wpływem siły odśrodkowej, zsuwając się i gromadząc na dnie, podczas gdy lżejsze powietrze jest uwalniane z góry.
Składniki kolekcjiobejmują rurkę, która prowadzi wysuszony proszek z cyklonu do zamkniętej butelki w celu przechowywania.Zebrane powietrze, już bez produktu, jest uwalniane przez rurę wydechową (rurę zbierającą).Efektywna konstrukcja rury wydechowej maksymalizuje wydajność produktu i minimalizuje straty.
System sterowania pełni rolę mózgu operacji.
Na czele zarządzania tymi operacjami stoi centralny system kontroli. Zaawansowane laboratoryjne suszarki rozpyłowe są wyposażone w zintegrowane,-łatwe-w obsłudze interfejsy, które umożliwiają skrupulatne śledzenie i regulację każdego istotnego czynnika, gwarantując spójne i precyzyjne wyniki.
Interfejs ekranu dotykowego:TP-S15 jest wyposażony w najnowocześniejszy-ekran dotykowy, który zapewnia dostęp-w czasie rzeczywistym do wszystkich ważnych danych. Ten-przyjazny dla użytkownika interfejs umożliwia operatorom łatwe ustawianie i dostosowywanie parametrów.
Monitorowanie kluczowych parametrów:Panel umożliwia zarządzanie różnymi kluczowymi parametrami, w tym temperaturą na wlocie (30-300 stopni), temperaturą na wylocie (30-140 stopni), szybkością podawania pompy perystaltycznej i przepływem powietrza przez dmuchawę. Dzięki tym elementom sterującym suszarka rozpyłowa jest niezbędnym narzędziem badań i rozwoju.
Komponenty i ich harmonijne funkcje w systemie
Każdy element laboratoryjnej suszarki rozpyłowej jest niezwykłym osiągnięciem inżynierii. Po połączeniu działają płynnie, aby zakończyć proces. Atomizer rozpyla płynną próbkę do komory suszenia w postaci drobnej mgiełki, podczas gdy grzejnik i dmuchawa w sposób ciągły dostarczają gorące powietrze, aby natychmiast odparować kropelki.
Po wytworzeniu suchego proszku i strumienia powietrza są one wciągane do separatora cyklonowego, gdzie ulegają separacji. Nowo utworzony proszek jest kierowany do butelki zbiorczej, podczas gdy wilgotne powietrze jest uwalniane. Cała ta przemiana z cieczy w proszek następuje w ciągu kilku sekund. To właśnie to niezwykłe tempo odgrywa zasadniczą rolę w ochronie właściwości substancji-wrażliwych na ciepło.
Jaka jest typowa przyczyna niepowodzeń w tym procesie i jak można jej uniknąć? Często problemy wynikają z nieodpowiedniego przygotowania surowca (takiego jak nierozpuszczone ciała stałe) lub nieprawidłowej konfiguracji parametrów, co skutkuje zatykaniem dysz lub przywieraniem materiału do ścianek komory. Aby zapobiec tym problemom, kluczowe znaczenie ma przestrzeganie właściwych metod przygotowania i rozpoczynanie od zalecanych ustawień.
Rozwijanie podstaw: ulepszenia i personalizacja
Chociaż standardowe suszarki rozpyłowe są bardzo wydajne, niektóre badania wymagają dodatkowych możliwości. TOPTION oferuje konfigurowalne rozwiązania, aby sprostać konkretnym wyzwaniom.
Jeśli chodzi o materiał i trwałość,standardowa konstrukcja szkła 2L doskonale nadaje się do obserwacji. Jednakże, aby uzyskać jeszcze lepszą trwałość i odporność chemiczną, szklane elementy systemu można wykonać w całości ze stali nierdzewnej.
Aby prawidłowo obchodzić się z materiałami podatnymi na utlenianie,system można zmodyfikować tak, aby wykorzystywał gaz obojętny, taki jak azot. W rezultacie powstaje pętla-zamknięta, zabezpieczająca próbkę podczas procesu suszenia. Jako lider rozwiązań laboratoryjnych, TOPTION specjalizuje się w dostarczaniu sprzętu, który zwiększa precyzję i skuteczność Twoich badań.
Podsumowując
Opanowanie sztuki suszenia rozpyłowego rozpoczyna się od zrozumienia elementów eksperymentalnej suszarki rozpyłowej. Każda część, od precyzji pompy perystaltycznej po wydajność separatora cyklonowego, odgrywa kluczową rolę w osiągnięciu pożądanego rezultatu. Dobrze-zaprojektowany system pozwala badaczom zachować kontrolę i możliwości adaptacji, co skutkuje stałą i powtarzalną produkcją wysokiej-jakości proszków.
Dzięki jasnemu zrozumieniu tych komponentów i ich interakcji możesz usprawnić swoje procesy, skutecznie rozwiązać wszelkie problemy i w pełni wykorzystać potencjał swoich badań.
